Сервис мониторинга зарядных станций для автомобилей
Разработали сервис мониторинга состояния и потребления электрозарядных станций в реальном времени
Клиент обратился с задачей в сжатые сроки разработать сервис для вывода информации по потреблению электроэнергии зарядными станциями. Проект представляет собой сервис сбора, обработки данных и вывод информации по мониторингу загрузки узлов, состоянию станций, графики потребления и потребление электроэнергии пользователями по каждой зарядной станции. Сами данные поступают от сервиса клиента
Задача
Разработать фронтенд и бэкенд локального сервис-сбора, обработки данных и управления устройствами в локальной сети до 500 устройств. Для решения этой задачи в кратчайшие сроки командой Spectr было оперативно изучено техническое задания от заказчика и подготовлены макеты будущей системы. Вся проработка велась в плотном взаимодействии с клиентом

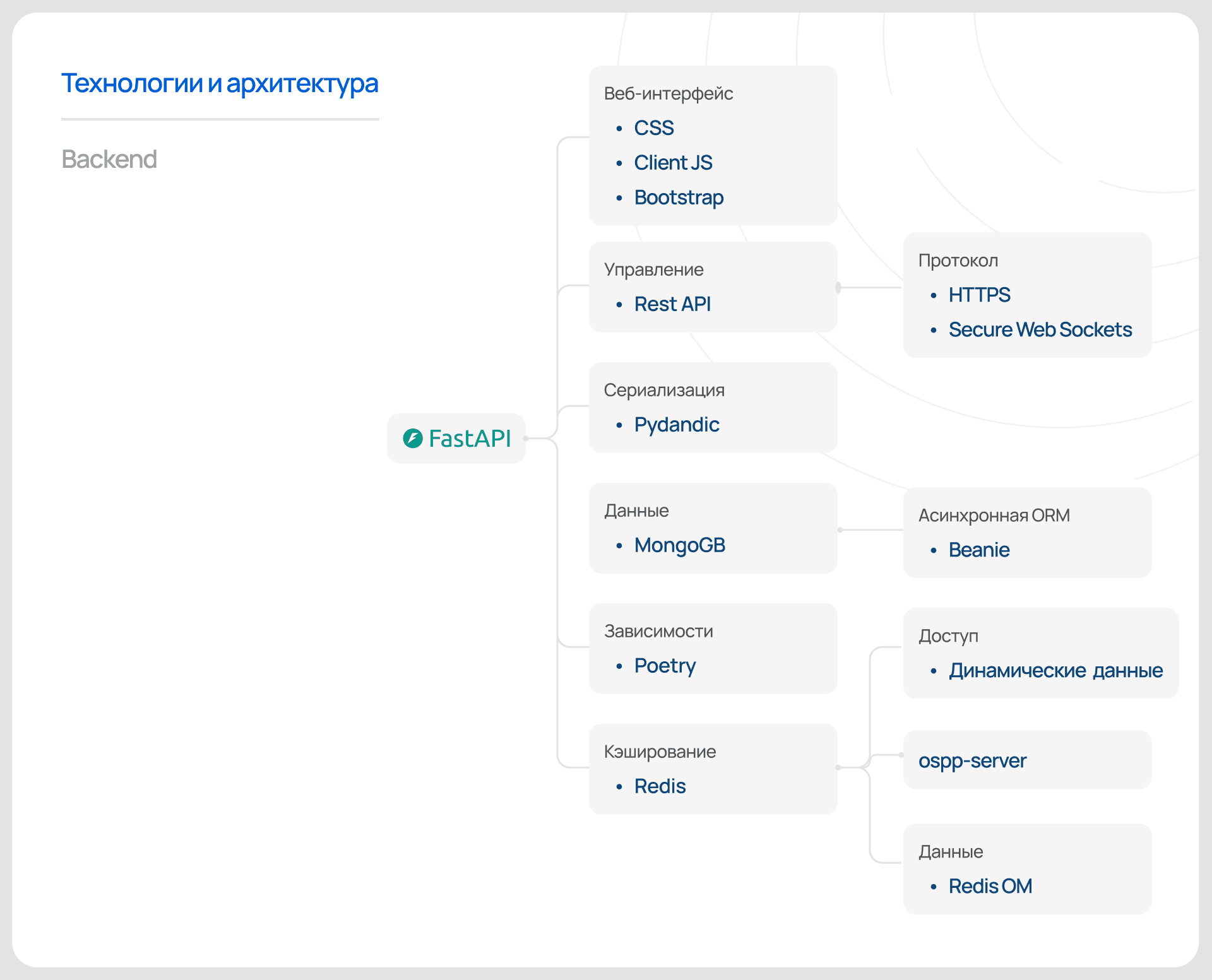

Backend
— Фреймворк для разработки web-интерфейса FastAPI / CSS / Client JS / Bootstrapx; — База данных MongoDB, асинхронная ORM Beanie; — Библиотека для сериализации и валидации данных Pydantic; — Poetry для управления зависимостями; — Динамические данные Redis DB. ПО комплекса выгружает все необходимые для веб-интерфейса данные в базу Redis, для работы с Redis используется библиотека Redis OM; — Управление ПО комплекса осуществляется через REST API; — Протокол общения клиента с веб-сервером HTTPS и Secure Web Sockets; — Для работы приложения используется сервис клиента (ocpp-server), при его помощи в Redis загружаются данные от комплекса.

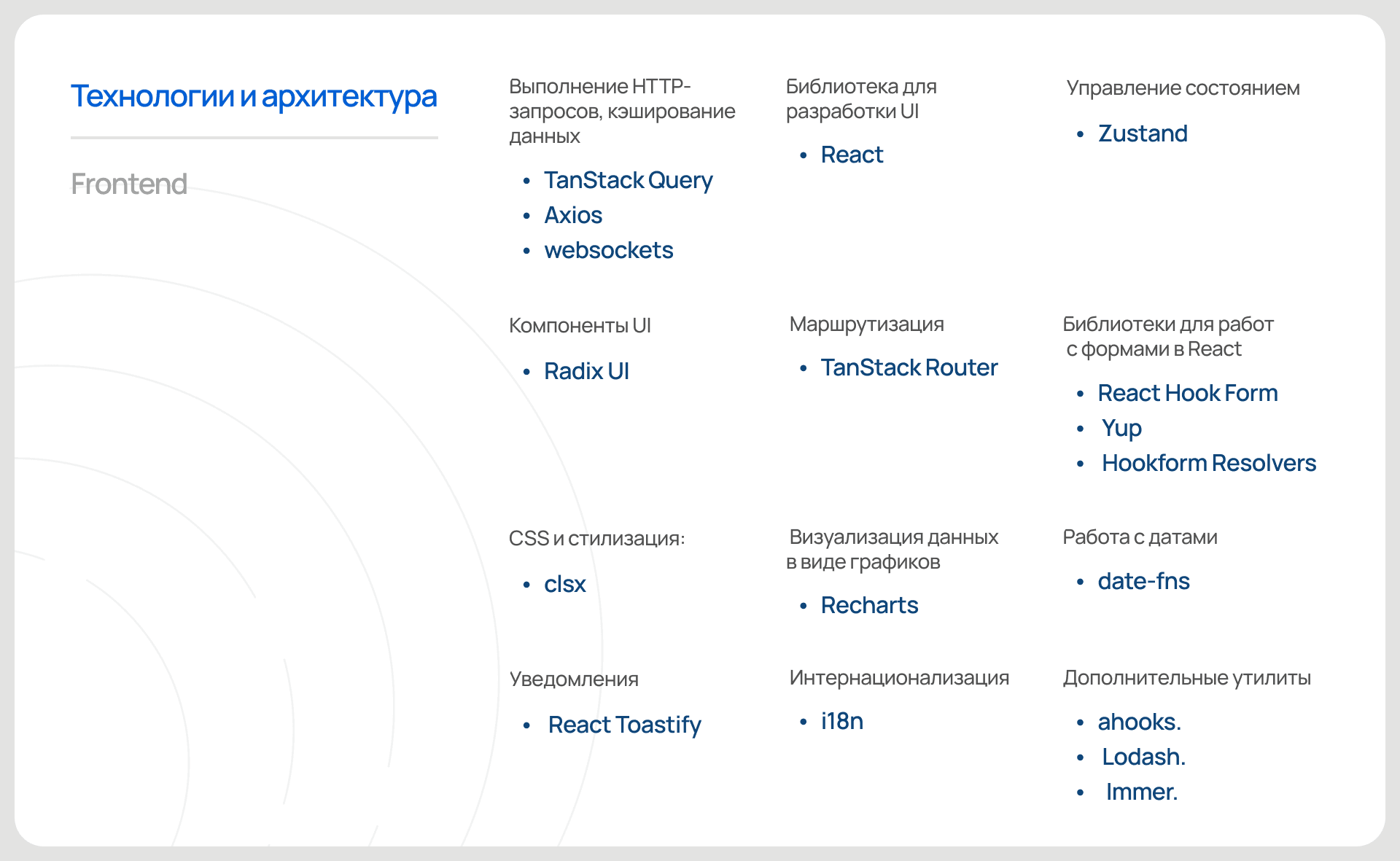

Frontend
— Библиотека для разработки пользовательского интерфейса React;
— Управление состоянием Zustand;
— Компоненты пользовательского интерфейса Radix UI;
— Выполнение HTTP-запросов, кеширование данных TanStack Query, Axios;
— Маршрутизация TanStack Router;
— Таблицы и виртуализация TanStack Table, TanStack Virtual;
— Библиотеки для работы с формами в React React Hook Form, Yup, Hookform Resolvers;
— CSS и стилизация clsx;
— Визуализация данных в виде графиков Recharts;
— Работа с датами date-fns;
— Уведомления React Toastify;
— Интернационализация i18n;
— Дополнительные утилиты ahooks, Lodash, Immer, qs.

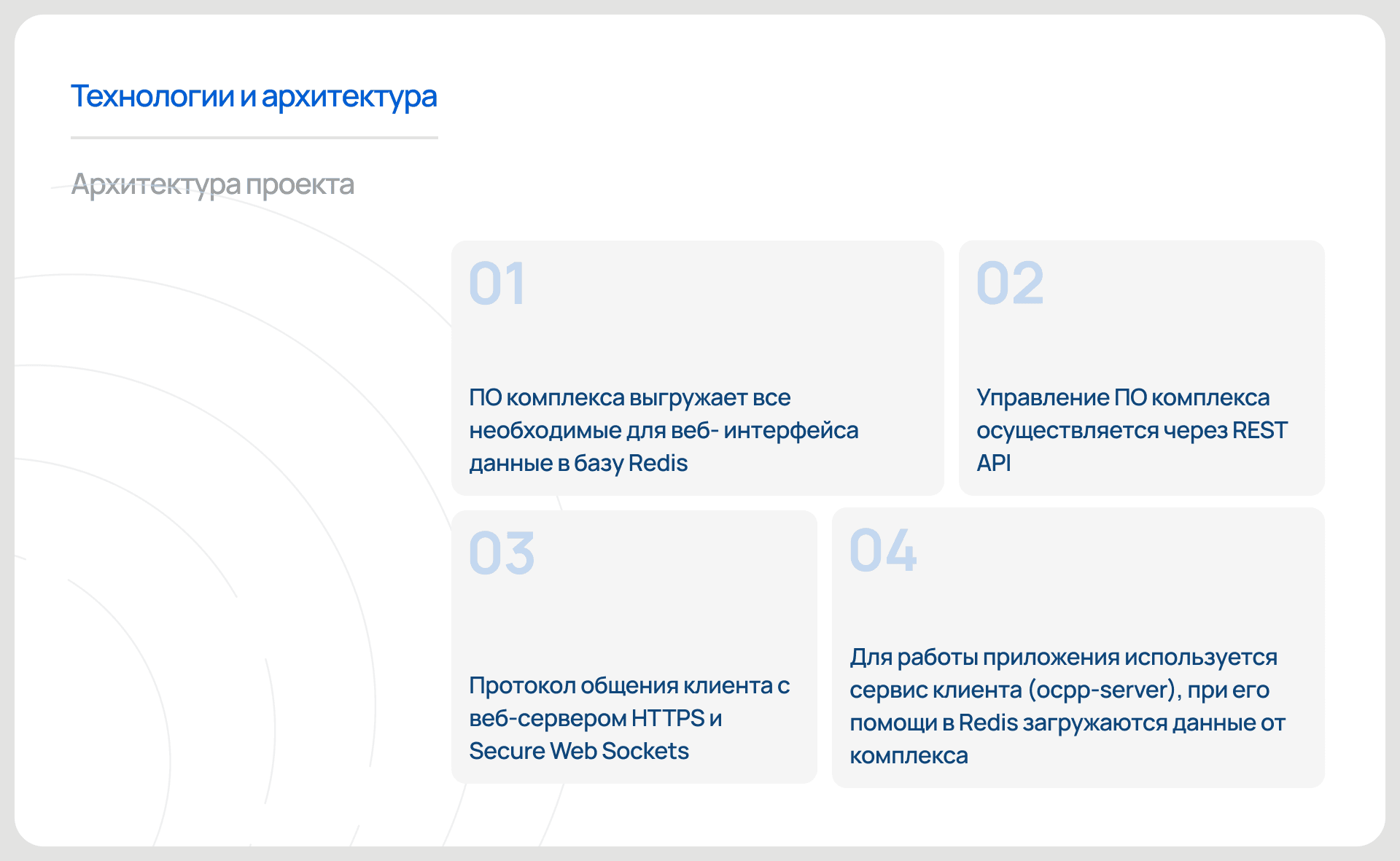

Архитектура проекта
- ПО комплекса выгружает все необходимые для веб-интерфейса данные в базу Redis
- Управление ПО комплекса осуществляется через REST API
- Протокол общения клиента с веб-сервером HTTPS и Secure Web Sockets
- Для работы приложения используется сервис клиента (ocpp-server), при его помощи как раз в Redis загружаются данные от комплекса
Этапы работы
В связи со сжатыми сроками были оперативно подготовлены макеты, схема базы данных, изучено ТЗ и проведено согласование бэклога с клиентом. По результатам согласования выстроили приоритетность по задачам и запланировали сроки реализации.
1-й этап
В рамках первого этапа были реализованы приоритетные функциональные части системы.
- Авторизация
- Перечень всех узлов зарядного комплекса
- Состояние станций на странице мониторинга
- Общее состояние комплекса на странице мониторинга
2-й этап
В рамках второго этапа был реализован базовый функционал.
- Балансировка конфигурации
- Работа со списком пользователей зарядных станций
- Иерархическая загрузка узлов на странице мониторинга
- Функционал добавления новых узлов и редактирование
- Раздел со списком транзакций
3-й этап
- Графики потребления на странице мониторинга
- Отчет по потреблению электроэнергии пользователями
Функционал
Для авторизации в системе необходимо ввести почту и пароль. Учетные данные для авторизации создаются администратором и направляются пользователю.

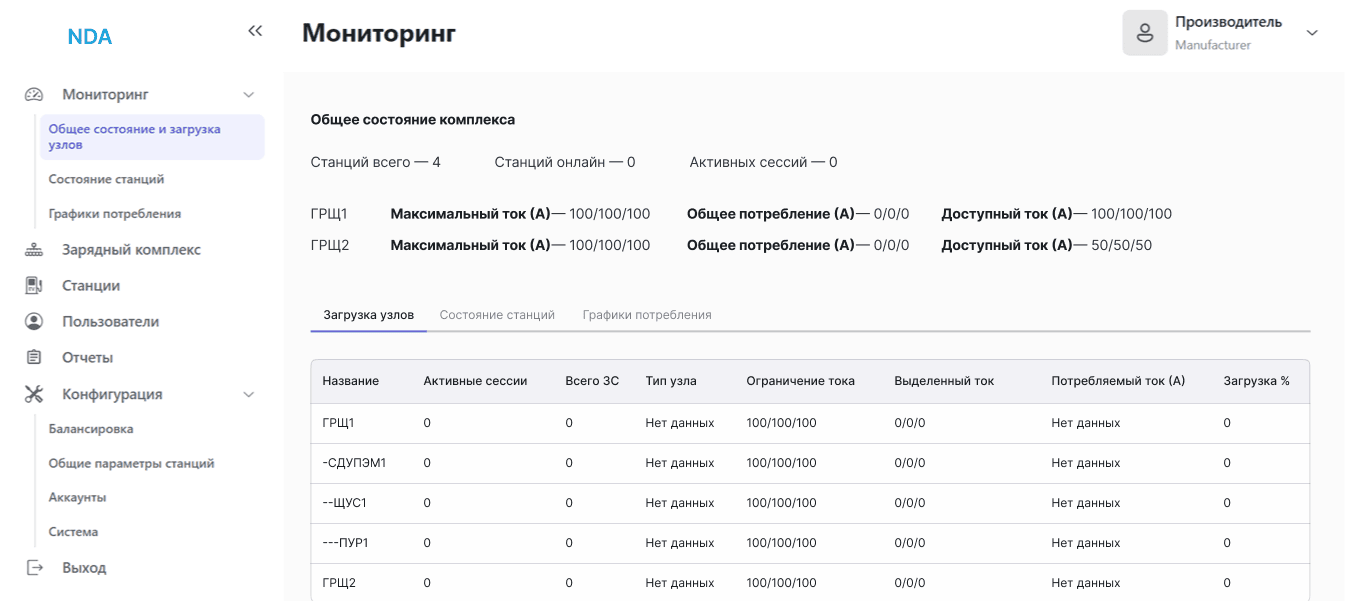

После авторизации пользователь попадает в главное меню системы. В соответствии с настроенными правами учетной записи может видеть разделы, разрешенные для просмотра и настроек. Можно посмотреть общее состояние и загрузку узлов, состояние станций и графики потребления.
Работа с пользователями потребляющие электроэнергию. Каждому пользователю присваивается ключ RF ID, по которому фиксируется количество потребляемой электроэнергии.
Состояние станций и график потребления
После авторизации пользователь попадает в главное меню системы. В соответствии с настроенными правами учетной записи может видеть разделы, разрешенные для просмотра и настроек. Можно посмотреть общее состояние и загрузку узлов, состояние станций и графики потребления

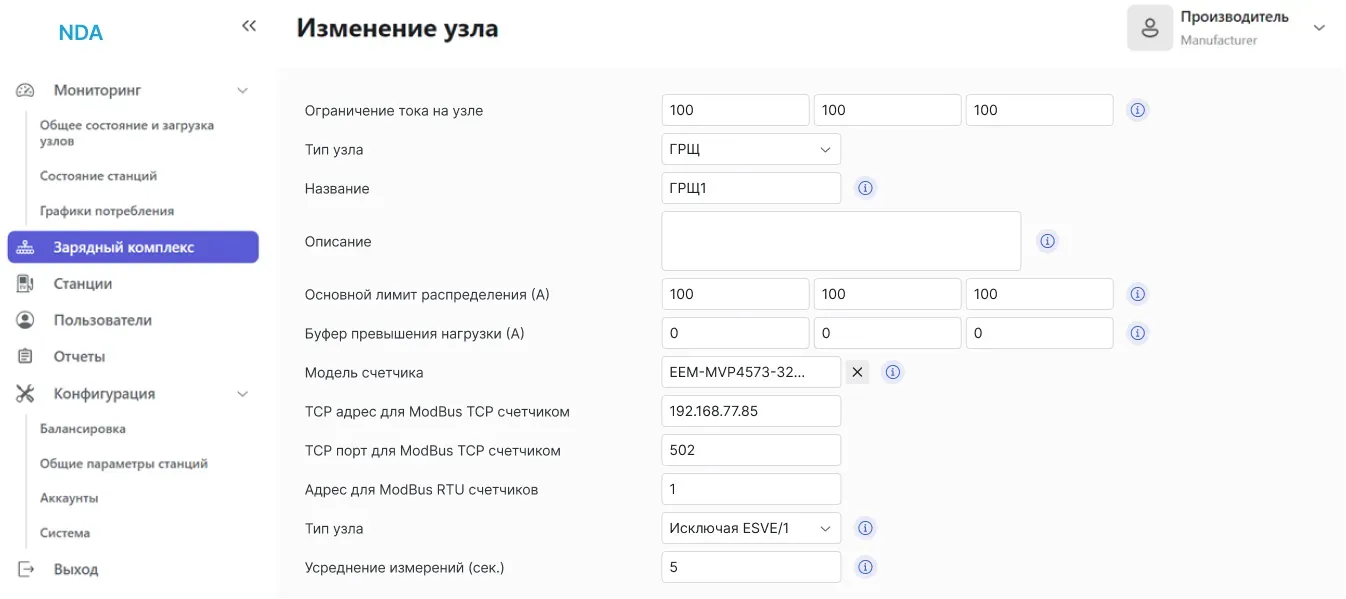

Работа с узлами зарядного комплекса
В системе есть возможность создания и корректировки узлов зарядного комплекса

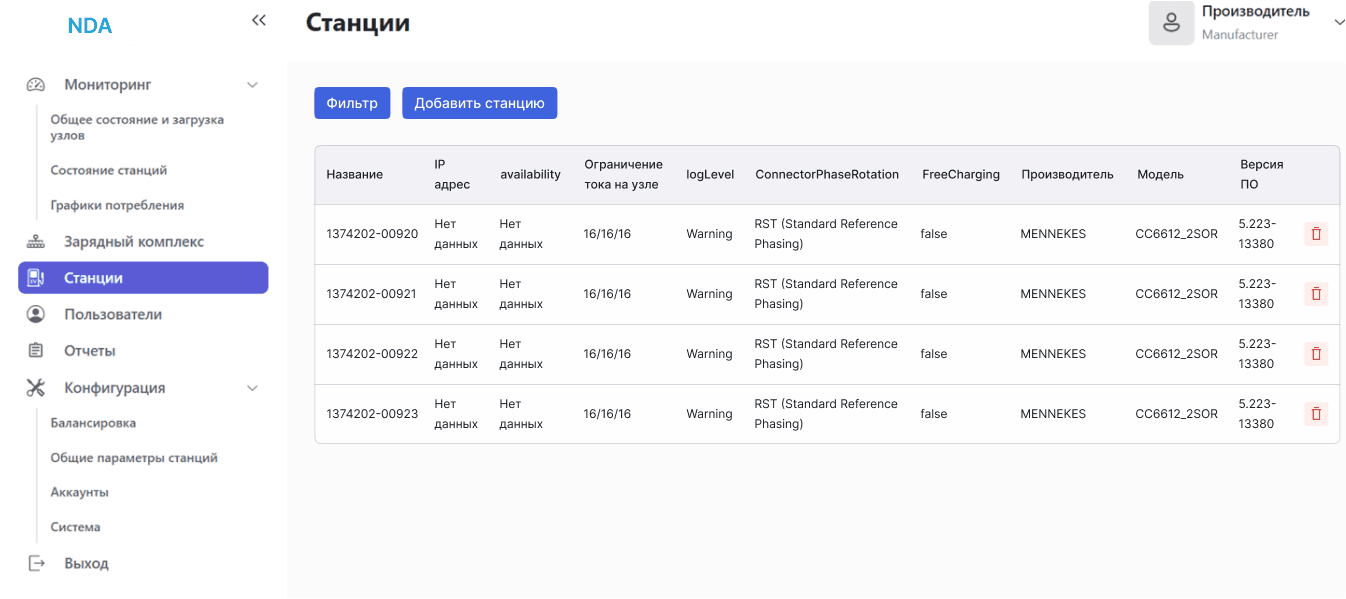

Управление станциями
Доступен просмотр и создание зарядных станций, с возможностью фильтрации
Управление пользователями
Реализована работа с пользователями потребляющими электроэнергию. Каждому пользователю присваивается ключ RF ID, по которому фиксируется количество потребляемой электроэнергии

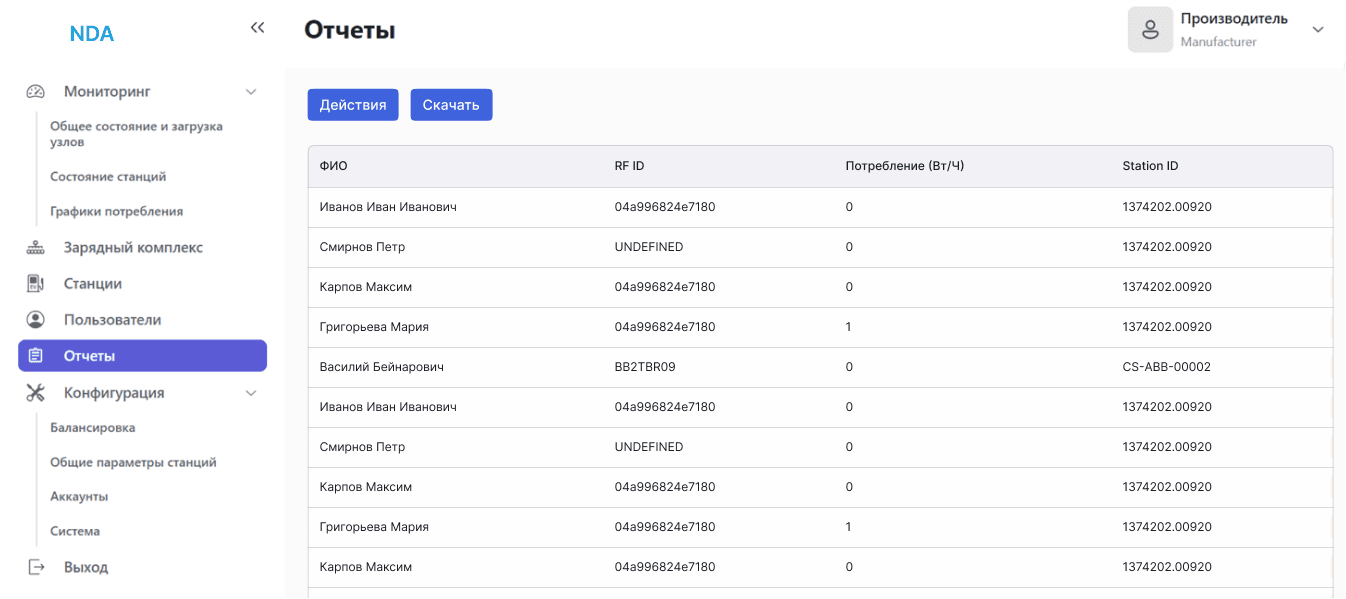

Отчеты
В разделе «Отчеты» можно посмотреть, сколько электроэнергии потребляет пользователь за период. Присутствует фильтрация по пользователям, RF ID и периоду. Также можно просуммировать потребление по RF ID И ФИО. Есть возможность скачать отчет в csv-формате

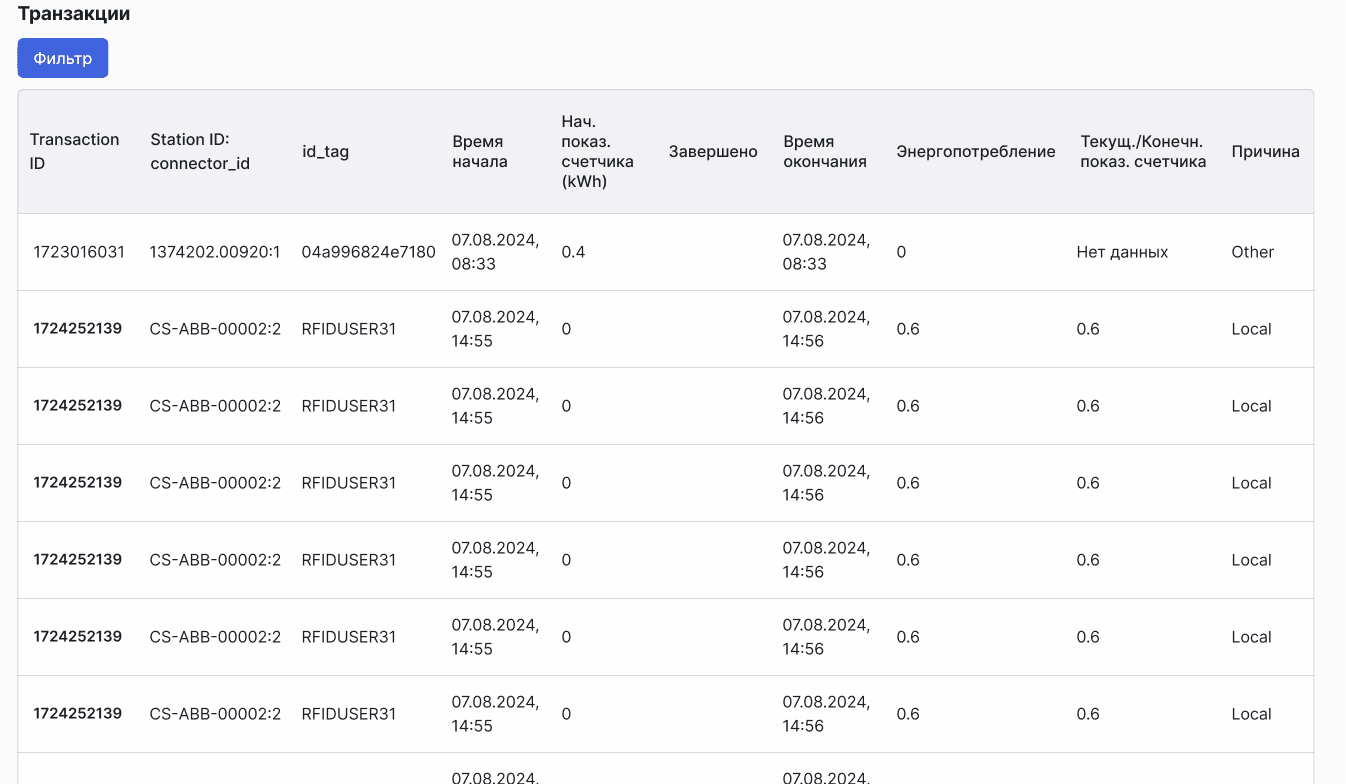

Транзакции
Ведется полный учет транзакций в системе
Результаты
Реализован функционал для мониторинга потребления электроэнергии по зарядным станциям с возможностью просмотра потребления по пользователям. Это покрывает изначальные требования и сценарии использования сервиса.
На текущий момент осуществляется дальнейшее развитие и улучшение сервиса.
